光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。

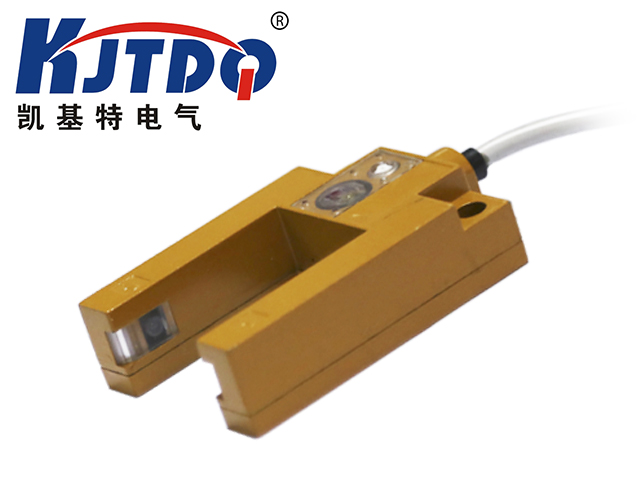

    槽型光電開關同樣與接近開關等比較，光電開關的檢測距離非常長，且是無接觸式的，受檢測體的制約少，且檢測距離長，可進行長距離的檢測（幾十米）檢測精度高能檢測小物體。應用非常的廣泛。

    一般三極管作開關使用時，通常都用集電極作輸出端。

    一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。

　　特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法只適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引起開關三極管工作點不正常，導致開關工作不可靠。
